پرشر سوئیچ InstruMate مدل 221-U4 از خانواده Mechanical Pressure Switch Model 221، یک سوئیچ فشار مکانیکی با کنتاکت SPDT و عملکرد Snap-Action است که برای کنترل و حفاظت سیستم‌های مبتنی بر فشار طراحی شده است. این مدل با بازه فشار 0.2- تا 7.5 بار در کاربردهای مرتبط با سیستم‌های تبرید و تهویه مطبوع، کنترل کمپرسورها، راه‌اندازی و توقف فن‌های کندانسور هواخنک و برخی مدارهای کنترل موتور قابل استفاده است. InstruMate برای سری 221 قابلیت تنظیم در محل، طراحی کامپکت، bellows کاملاً جوش‌خورده و دقت سوئیچ حداکثر 2 درصد را اعلام کرده است.

در رفیق ابزار، این محصول با عنوان InstruMate 221-U4 و به‌عنوان معادل KP1 دانفوس عرضه شده است. با توجه به اینکه مدل‌های KP1 دانفوس دارای Variantهای مختلف هستند، هنگام جایگزینی یک پرشر سوئیچ موجود باید علاوه بر نام KP1، بازه فشار، نوع ریست، نوع کنتاکت، اتصال و شرایط کاری سیستم نیز با محصول موردنیاز تطبیق داده شود.

پرشر سوئیچ چیست و چه کاری انجام می‌دهد؟

پرشر سوئیچ یا Pressure Switch تجهیزی است که فشار سیال را حس کرده و هنگامی که فشار به نقطه تنظیم‌شده برسد، وضعیت یک کنتاکت الکتریکی را تغییر می‌دهد. در یک طراحی مکانیکی، فشار به عنصر حس‌کننده وارد می‌شود؛ حرکت ایجادشده بر نیروی فنر غلبه کرده و مکانیزم سوئیچ را فعال می‌کند. در سیستم‌های دارای مکانیزم Snap-Action، تغییر وضعیت کنتاکت سریع انجام می‌شود.

بنابراین وظیفه پرشر سوئیچ با یک فشارسنج یا Pressure Gauge متفاوت است. فشارسنج برای نمایش مقدار فشار استفاده می‌شود، در حالی که پرشر سوئیچ زمانی کاربرد دارد که سیستم باید بر اساس رسیدن فشار به یک نقطه مشخص، یک فرمان قطع/وصل ایجاد کند.

کاربردهای پرشر سوئیچ InstruMate 221-U4

طبق اطلاعات رسمی InstruMate، مدل 221 برای کاربردهای زیر معرفی شده است:

• سیستم‌های تبرید و تهویه مطبوع
• راه‌اندازی یا توقف فن در کندانسورهای هواخنک
• استفاده در مدار کنترل موتورهای DC یا موتورهای AC با توان بالاتر
• اتصال مستقیم به موتور تک‌فاز AC تا حداکثر 2 کیلووات
• استفاده با سیالات غیرخورنده مانند روغن، آب و هوا

این ویژگی باعث می‌شود 221-U4 برای پروژه‌هایی مناسب باشد که به جای یک سنسور الکترونیکی و خروجی پیوسته، به یک فرمان سوئیچینگ مکانیکی بر اساس فشار نیاز دارند.

ویژگی‌های کلیدی InstruMate Model 221-U4

کنتاکت SPDT با Snap-Action

مدل 221 به کنتاکت Single Pole Double Throw (SPDT) مجهز است. این آرایش امکان استفاده از تغییر وضعیت کنتاکت متناسب با رسیدن فشار به نقطه تنظیم را فراهم می‌کند و برای مدارهای کنترلی مختلف کاربرد دارد. همچنین Snap-Action به‌عنوان یکی از ویژگی‌های اصلی این سری است.

بازه فشار 0.2- تا 7.5 بار

بازه اعلام‌شده برای مدل موردنظر رفیق ابزار 0.2- تا 7.5 بار است. این بازه، آن را برای کاربردهایی که در محدوده فشار پایین تا متوسط کار می‌کنند، به‌خصوص در سیستم‌های تبرید و تهویه، قابل استفاده می‌کند.

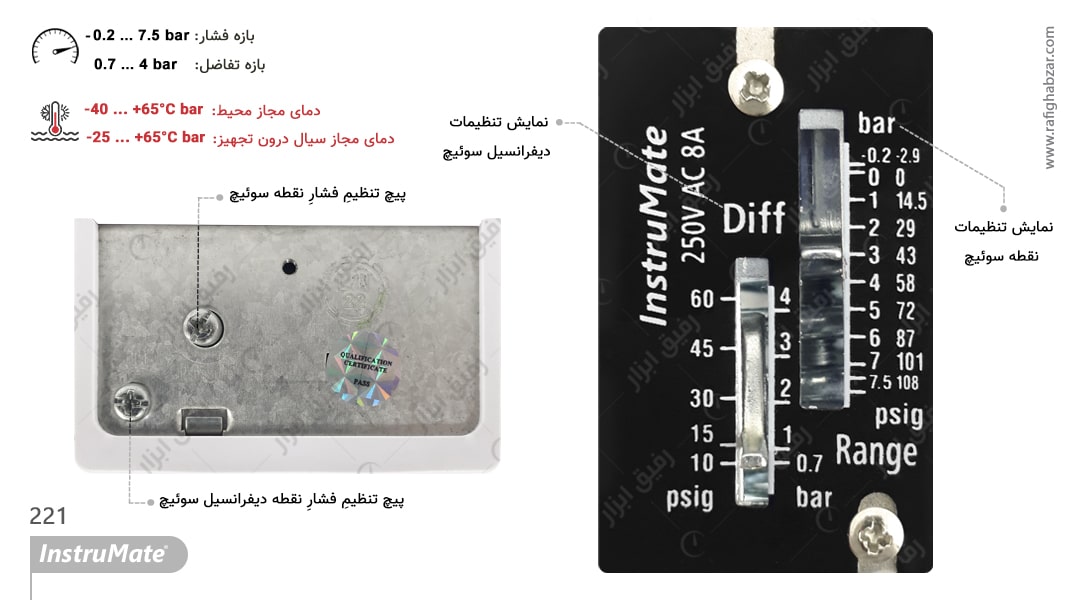

قابلیت تنظیم در محل

تنظیمات این پرشر سوئیچ در محل نصب قابل تنظیم است؛ بنابراین نقطه عملکرد را می‌توان متناسب با نیاز مدار و شرایط سیستم تنظیم کرد.

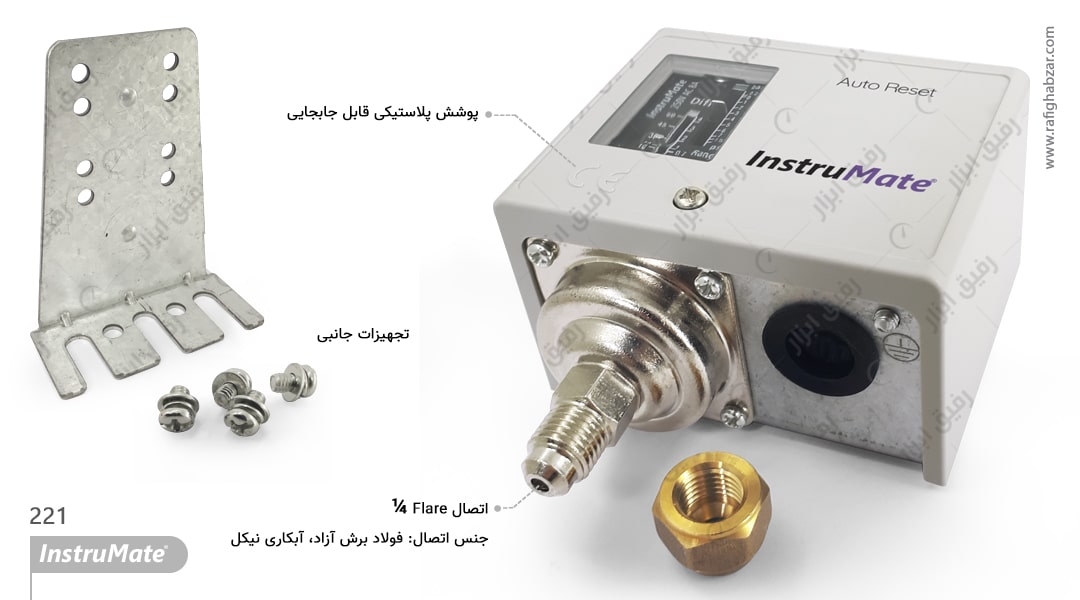

Bellows کاملاً جوش‌خورده

در مشخصات رسمی Model 221، استفاده از Fully Welded Bellows به‌عنوان یکی از ویژگی‌های محصول ذکر شده است.

طراحی کامپکت

طراحی Compact یکی دیگر از ویژگی‌های رسمی اعلام‌شده برای این سری است؛ موضوعی که در تجهیزاتی که فضای نصب محدود دارند اهمیت دارد.

ریست اتوماتیک

در تصویر رسمی جلوی محصول عبارت Auto Reset درج شده است. بنابراین در صفحه محصول می‌توان این مدل را به‌عنوان نسخه دارای ریست اتوماتیک معرفی کرد، البته بهتر است هنگام درج مشخصات نهایی، همین Configuration با دیتاشیت/کالای ارسالی کنترل شود.

چرا InstruMate 221-U4؟

انتخاب این مدل زمانی منطقی است که در پروژه به یک پرشر سوئیچ مکانیکی قابل تنظیم با خروجی SPDT نیاز داشته باشید و کاربرد در محدوده فشار این مدل قرار بگیرد. مدل 221 ترکیبی از قابلیت تنظیم در محل، مکانیزم Snap-Action، bellows کاملاً جوش‌خورده، ابعاد کامپکت و شرایط دمایی تعریف‌شده توسط سازنده را ارائه می‌کند.

برای کاربردهای تبرید و تهویه مطبوع، وجود یک Pressure Switch باعث می‌شود سیستم بتواند در یک نقطه فشار مشخص، فرمان لازم را به مدار کنترل بدهد؛ برای نمونه در راه‌اندازی یا توقف کمپرسور یا فن کندانسور، بسته به طراحی مدار. Danfoss نیز برای سری KP به‌طور مشخص همین دسته کاربردها، یعنی حفاظت در برابر فشار مکش بسیار پایین یا فشار تخلیه بسیار بالا و کنترل کمپرسورها و فن‌های کندانسور را ذکر می‌کند.

نکات مهم قبل از خرید پرشر سوئیچ 221-U4

پیش از خرید، فقط به عبارت KP1 توجه نکنید.

اول، مطمئن شوید بازه فشار 0.2- تا 7.5 بار برای سیستم شما مناسب است.

دوم، نوع سیال را بررسی کنید؛ InstruMate این مدل را برای سیالات غیرخورنده مانند روغن، آب و هوا معرفی کرده است. برای سیالات خورنده یا شرایط خاص فرآیندی، باید سازگاری متریال و Configuration مناسب تأیید شود.

سوم، نوع ریست و رفتار موردنیاز مدار را بررسی کنید. این مدل Auto Reset است.

چهارم، نوع اتصال و ابعاد رزوه را با اتصال تجهیز قبلی تطبیق دهید.

پنجم، اگر هدف شما خواندن و نمایش لحظه‌ای فشار است، پرشر سوئیچ انتخاب مناسب این نیاز نیست و باید سراغ فشارسنج، گیج دیجیتال یا ترانسمیتر فشار بروید. Pressure Switch برای تغییر وضعیت یک خروجی الکتریکی در نقطه تنظیم‌شده طراحی شده است.
